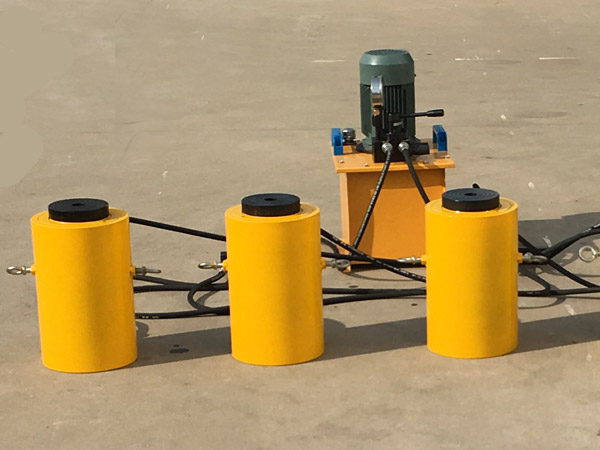

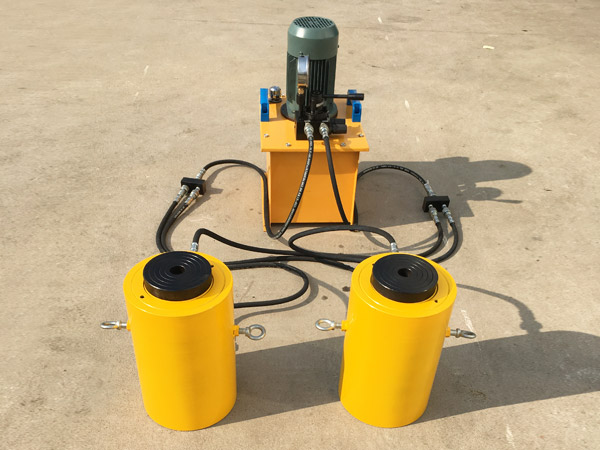

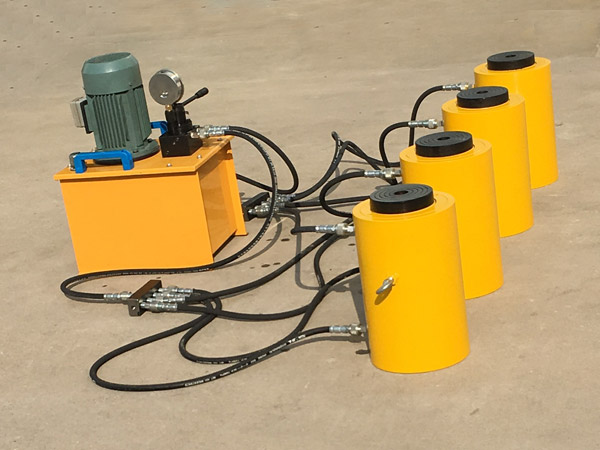

本公司生產的TDYG超高壓同步千斤頂,設計有安全保壓裝置,內置卸壓閥防止過載,保護千斤頂以利于安全操作。并設計四組截止閥,可隨時控制千斤頂同步升與降。該裝置的連接采用的是高壓膠管和螺紋接頭連接,具有使用安全便捷的優點,并克服傳統快速接頭漏油缺點,主要用于電力、建筑、機械制造、礦山、鐵路橋梁、造船等多種行業的設備安裝起頂拆卸作業。

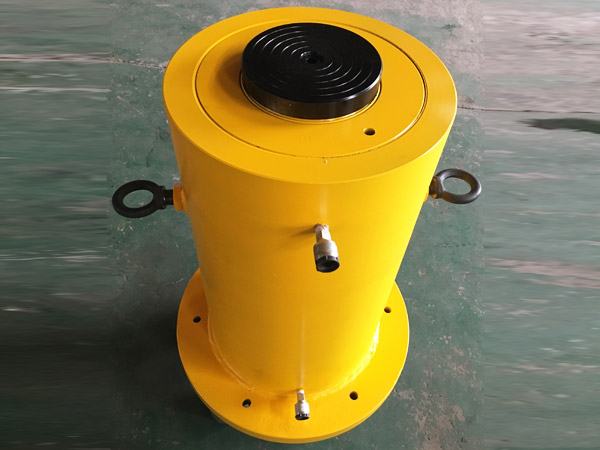

一、DYG超高壓同步千斤頂(若需要行程比較小的同步千斤頂請進入 TRSM超薄型同步千斤頂 )
規格:一拖二、一拖四、一拖六、一拖八、一拖十、一拖十二、一拖十四、一拖十六等
千斤頂噸位:10t、20t、30t、50t、100t、150t、200t、320t、500t
泵站:1.1Kw、1.5Kw、2.2Kw、3kw、4Kw、5.5Kw、7.5Kw、11Kw
二、使用方法
1、如泵體的油量不足時,需先向泵中加入工作油(10#機油)才能工作。
2、估計起重量,切忌超載使用。
3、確定起重物的重心,選擇千斤頂著力點,同時須考慮到地面軟硬程度是否墊以堅韌的木材或鋼板等硬物,以免起重時產生傾倒之危險。
4、千斤頂將重物頂升后,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,以免負荷不均衡,產生傾倒之危險。
5、使用時先將手動液壓油泵或電動油泵的接頭與頂對接,然后選好位置,將油泵上的放油螺釘旋緊即可工作。將放油螺釘旋松,油缸卸荷。
6、電動油泵操作請參照本公司電動液壓油泵使用說明書。
三、 基本參數:
型 號 | 同步頂型號 | 噸位T | 行 程B-Amm | 本體高度Amm | 伸展高度Bmm | 油缸外徑mm | 活塞桿直徑mm | 油缸直徑mm | 壓力Mpa | 重量kg |
DYG50-125 | TDYG50-125 | 50 | 125 | 250 | 375 | 127 | 70 | 100 | 63 | 32 |
DYG50-160 | TDYG50-160 | 160 | 285 | 445 | 35 | |||||
DYG50-200 | TDYG50-200 | 200 | 325 | 525 | 43 | |||||
DYG100-125 | TDYG100-125 | 100 | 125 | 275 | 400 | 180 | 100 | 140 | 63 | 56 |
DYG100-160 | TDYG100-160 | 160 | 310 | 470 | 63 | |||||
DYG100-200 | TDYG100-200 | 200 | 350 | 550 | 78 | |||||
DYG150-160 | TDYG150-160 | 150 | 160 | 320 | 480 | 219 | 125 | 170 | 63 | 68 |
DYG150-200 | TDYG150-200 | 200 | 360 | 560 | 78 | |||||
DYG200-125 | TDYG200-125 | 200 | 125 | 310 | 435 | 240 | 150 | 200 | 63 | 112 |
DYG200-160 | TDYG200-160 | 160 | 340 | 500 | 118 | |||||
DYG200-200 | TDYG200-200 | 200 | 380 | 580 | 136 | |||||
DYG320-200 | TDYG320-200 | 320 | 200 | 410 | 610 | 330 | 180 | 250 | 63 | 235 |
DYG400-200 | TDYG400-200 | 400 | 200 | 460 | 660 | 377 | 200 | 290 | 63 | 265 |
DYG500-200 | TDYG500-200 | 500 | 200 | 460 | 660 | 426 | 200 | 320 | 63 | 430 |
DYG630-200 | TDYG630-200 | 630 | 200 | 515 | 715 | 480 | 250 | 360 | 63 | 690 |
DYG800-200 | TDYG800-200 | 800 | 200 | 598 | 798 | 530 | 300 | 400 | 63 | 940 |
DYG1000-200 | TDYG1000-200 | 1000 | 200 | 630 | 830 | 600 | 360 | 500 | 63 | 1200 |
表中參數可能因為改良而變更,恕不另行通知,如有技術疑問請向華能機械公司技術部或銷售人員咨詢。
四、注意事項
a)使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然后旋緊放油螺釘,方可繼續使用,以防頂內積壓空氣高壓驅動后導致爆炸之危險。
b)在有載荷時,切忌將接頭卸下,以免發生事故及損壞機件。
c)本機是用油為介質,須做好油品正確選擇及本機具的保養工作,以免淤塞或漏油,影響使用效果。
d)新購或久置的液壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閑置的千斤頂,由于密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂?shù)氖褂脡勖,所以液壓千斤頂在不用時,每月要將液壓千斤頂空載往復運動2-3次。
